ELECTRONIQUE : GPS / Loch / speedo / sondeur

En attendant les photos voici un lien qui parle ldes sondes et leur fonctionnement.Ou les placées.


http://www.carnassiers.com/sommaire/perfectionnement/materiel/sondeur/sondes.html


Kenavo

Bonjour,


ce qui me gene le plus, cela serait de percer de l'interieur et de tomber à un mauvais endroits à l'exterieur ou de percer de l'exterieur et de tomber sur une cloison interieure ...

Je sais pas si j'arrive à expliquer mon problème ... :-(

Voici les photos

https://2img.net/r/ihimizer/img147/7247/pict0016mm2.jpg

https://2img.net/r/ihimizer/img253/8484/pict0007yf0.jpg

https://2img.net/r/ihimizer/img442/6458/pict0006hk7.jpg

Je n'ai plus qu'a nettoyer correctement le passe coque.C'est garantie sans fuite. Si tu veux le faire sur ton voilier Utile du Sika flex 291 pour l'étanchéité et pour reboucher le trou du passe coque.Par là ou tu as passer la sonde. Ce montage a été fait aussi sur un Folie Douce d'un de mes ami et cela fonctionne parfaitement.Sans soucis.Surtout lorsque tu perces fais attention à ne pas tomber dans les membrures du support de plancher.

Bonne bricole:

Bonjour,

Je te remercie pour ces photos. C'est super sympa !!

Merci à tous pour votre aide !!

Stephane

Moi, pour le sondeur, j'ai percé dans l'axe devant la quille dans la cabine avant entre le seuil du passage dans le carré et l'emplacement des WC. Pour le loch , juste à côté sur tribord.
Je ne peux pas mettre de photos car je suis loin de mon bateau, mais dès que possible je rapporterai ça.

Bonjour
j'ai un sondeur speedo sur mon bateau, un ST40, et depuis la saison dernière celui - ci ne fonctionne plus en speedo, j'ai vérifié a plusieurs reprises et le càblage est bien réalisé.

comment testé la sonde speedo? avec un multimètre c'est possible?

Le plus souvent, lorsque le speedo ne marche plus c'est que la petite roue à aube de tourne plus : il suffit de se mettre à l'eau et de nettoyer délicatement la roue pour qu'elle retrouve sa mobilité...

A ce jeux là mon speedo ne tourne plus depuis un petit moment

Bonjour
mon speedo tourne tres bien ca vient pas de là.

merci quand même

Données techniques ST40 BIDATA

Rouge : Alimentation sonde 12V

Vert : Signal de la sonde (4 impulsions par tour de roue à aubes)

Tresse : Masse

Banc et marron : Capteur température (Lorsque la sonde n’est pas connectée à l’instrument environ 10 k Ohms entre les fils blanc et marron à 25°C)



Les cosses utilisées sont des cosses AMP. Si vous ne trouvez pas ces cosses, nous commercialisons un sachet de 10 cosses (Référence produit Q085). Vous pourrez commander ce sachet auprès de votre revendeur nautique habituel.

bon, visiblement je suis complètement à coté de la plaque.

Merci pour les données techniques... A ranger soigneseument dans un coin.

Bonne chance pour la suite.

Mon speedo est d'origine, donc HS. J'ai essayé de reprendre le cablage entre l'interrupteur général, l'interrupteur, le speedo et la petite roue...

J'ai craqué et maintenant, je regarde la vitesse sur mon GPS. C'est moins sport mais j'ai la vitesse en milles et en km/h .

Dernier point : quoi qu'on fasse, on ne peut pas aller plus vite que la musique...

Bonjour,

j'ai enfin remis à l'eau ce WE et je n'ai pas eu de fuites ... merci à tous pour vos conseils et voici quelques photos pour ceux qui voudront faire la même manip... raymarine livre avec ses kit un très bon document en anglais avec tous les conseils et la manière d'operer que je peux vous scanner à l'occasion.

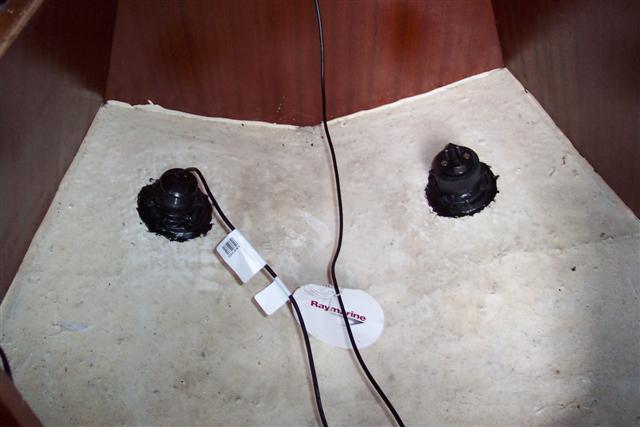

les sondes:


Comme je n'ai pas voulu percer le cockpit ...


De l'interieur:


et pour le stocker:


il ne me reste plus qu'a trouver le petit serpentin que l'on pose derrière les TV pour stocker les câbles !!



Encore un grand merci !!


Ste

J'aimerais un jour installer loch-sondeur-speedomètre. Mais pour quoi
tu ne met pas les écrans sur le 'panneau blanc' du cockpit au lieux d'utiliser
une planche volante ? C'est domage de ne pas faire quelque chose de
plus fixe apres les efforts du percage. Et tu as donc quels
instruments ? 1: sondeur ; 2:loch-speedometre ; 3: ?

As tu utilisé de la sylicone pour les passe-coques ou du mastic à la fibre de verre ?

Mon bâteau n'a même pas un compas sur 'le panneau blanc' exterieur. J'utilise
cette 'planche volante' aussi. Quelle sont les difficultées pour installer
donc les ecrans des instruments electroniques et le compas sur le 'panneau blanc'?

Et comment fais-tu pour l'électricié???
Pas facile!!!... à moins d'avoir une grande ralonge???

Pour l'électricité, ce n’est pas si loin !! J'ai juste condamné l'équipet haut de gauche par une planche et j'ai ajouté dessus le tableau électrique avec une prise allume cigare !! A cela j'ai mis des équerres et des charnières pour pouvoir regarder dedans au besoin !! J’ai juste cette photo prise lors de l’installation :




Ainsi, lorssque j'utilise les instruments, j'ai juste à brancher la prise allume cigare étanche avec fusible intégré. C'est rapide et simple.

Ste

J'ai mis le même tableau électrique sur la cloison mais j'ai toujours un problème de batterie. Je dois la ramener à terre pour la recharger et c'est pénible...
Je n'ai rien trouvé de pas cher et d'efficace...

Tu penses que le problème de recharge est lié du tableau électrique ?
Comment as-tu câblé l'ensemble ?

Pour le tableau sur la cloison, j'ai bien pensé à cette solution, mais j'ai aussi pensé aux remises en état et comme des rangements, il y a beaucoup et de partout ... bref heureux d'avoir un love love !!!!

Ste

Tu penses que le problème de recharge est lié du tableau électrique ?
Comment as-tu câblé l'ensemble ?

Pour le tableau sur la cloison, j'ai bien pensé à cette solution, mais j'ai aussi pensé aux remises en état et comme des rangements, il y a beaucoup et de partout ... bref heureux d'avoir un love love !!!!

Ste

Moi je suis en train de m'installer l'éléctricité à bord. et je pense que je vais mettre le tableau électrique sur la cloison mais tout en bas sur le coté et donc à moitié dans l'équipet, comme ça je vais avoir la place derrière pour le cablage car il y a là un peu d'espace mort.
Pour la recharge je pense le faire soit au ponton avec rallonge plus chargeur soit mettre un petit panneau solaire mais ou?? en fixe si je mets pas de mât il faut un endroit ou on met pas les pieds ni les fesses. je pense éventuellemnt au capot de la descente ou au panneau de l'écoutille avant, mais ça me plait moyen qui vivra verra

Les panneaux solaires et le éoliennes sont très chères il me semble,
non ? Pour moi c'est inutil de s'en equiper quand on peux se
nourrir du 220 V du quai. Cela est valable à moins qu'on prevoit de
croissieres de plusieurs jours sans arrêt. Est-ce que c'est pas mieux
dans ce cas là d'installer un génerateur de trainé (??) ?. J'ai
seulement entendu parler. Ca doit etre une espece de hélice
qui se met dans l'eau pour generer de l'electricité pendant que le
bateau fait route. Quelle perspective vous voyez sur cette equipement?
Prix ? Efficacité ? Perte de vitesse du bateau? Est-ce que c'est les
feux de navigation la plus grande sollicitation électrique? Je suis
interessé de l'autonomie electrique aussi car j'envissage de convoyer
mon love love du Havre au nord de l'Allemagne en sollitaire. Peut-etre
que je peut faire des escales toutes les 36 heures. Par ailleurs, a
quelcun deja navigué en sollitaire très longtemps sur le love-love ?

si tu veux convoyer ton bateau par l'eau, renseignes toi des vents dominants. t'iras pas loin si tu l'as dans le nez.

à mon avis en solo avec une pause toutes les 36 heures c'est un peu couillu, voire même trop. Moi je ferais pas ça. va-z-y à deux c'est plus cool et c'est beaucoup plus prudent.

quand aux générateurx de trainé c'est cher et ça ralenti ton bateau de 0.5 noeud. pis la plus grande conso ça va être surtout le pilote à mon avis.

j'ai un sondeur navigair serie 700 a bord , l'instalation , enfin ce qu'il en reste , m'a l'air ancienne . pourrait il sagire d'une option ? sinon quelqu'un a t'il des info sur ce sondeur ?merci

Je reviens dans ce sujet qui n'a pas servi depuis longtemps et qui avait besoin d'être ressorti pour un dépoussiérage (heureusement que les nouveaux sont la pour poser des questions que les anciens ne se posent plus, ça permet de remettre les vieux dossiers à jour) .
Voici donc ma question: j' envisage l'achat d'un gps portable avec cartographie de ma zone (la Manche) . Avez vous un conseil à me donner ou un modèle à me conseiller car au niveau des prix, c'est costaud !
Y a t' il des moments dans l'année ou les prix baissent, des fins de série ?

Qu'est ce que tu t'emmerdes avec un GPS
C'est ton sextan qu'il faut dépoussiérer.
Avec en plus une bonne vieille carte, une règle et un compas...
Comment, tu sais pas t'en servir ?
C'est con ça. Et tu dis vouloir naviguer ?...
Achètes toi une bonne canne à pêche et reste donc sur la jetée pour attraper des vieilles...

Mais non, je déconne, je saurais pas m'en servir moi même...
